CLEANER PRODUCTIVITY
Produktivität ist ein Schlüsselfaktor
für eine effiziente Fertigung.
Unsere Mission ist es, Betriebe dabei zu unterstützen,
dieses Ziel zu erreichen, ohne dabei die Sicherheit und Gesundheit zu gefährden.

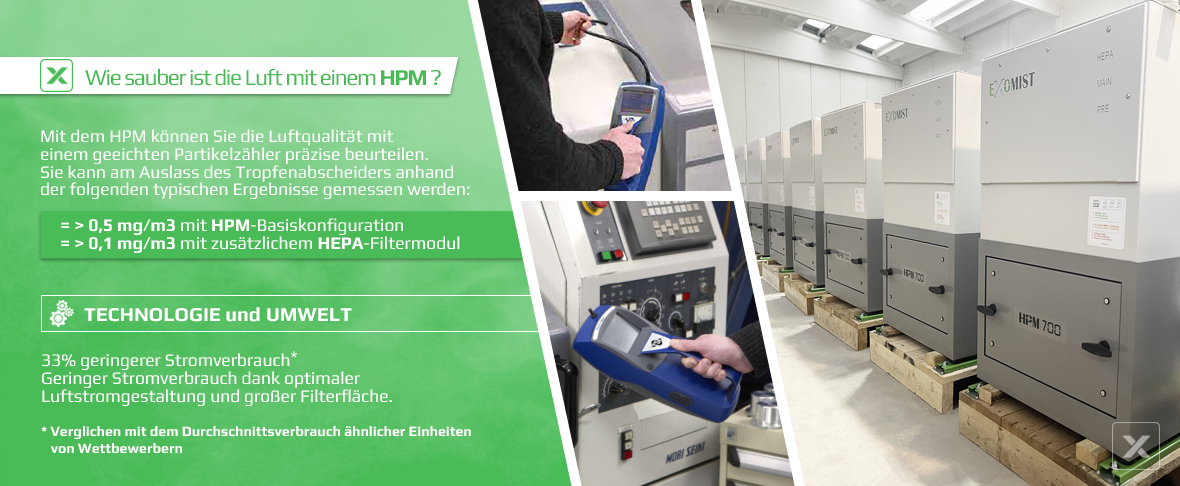

LUFTQUALITÄT

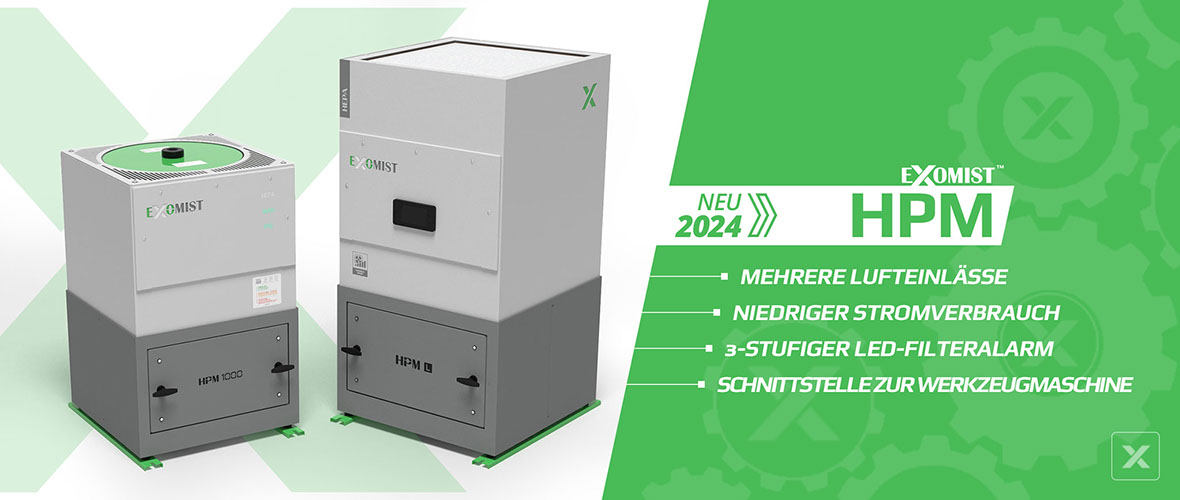

HPM
SERIES
HIGH PERFORMING MIST COLLECTORS
LED-ANZEIGE
Zeigt deutlich an, dass HPM eingeschaltet ist und funktioniert.
ANALOG
DIGITAL
Druckmessgeräte an jedem Filterelement halten die Sättigung unter Kontrolle.
LED-Anzeige zeigt Wartungszeiten an.
HAUPTFILTER
Glasfasermedien zur Beseitigung von feinem Nebel - Wirkungsgrad 99% (AFNOR 44-060). Filterpatrone aus Kunststoff.
Geringes Gewicht und einfache Entsorgung. Spezialausführungen für Emulsionen und für reines ÖL sind verfügbar.
OPTIONALE HEPA-FILTER
[ Spezielles Messgerät/LED ]
Zur Beseitigung von Dämpfen und/oder trockenem Rauch. Das Modul umfasst ein spezielles Messgerät oder eine LED-Anzeige, um den Filterzustand zu überwachen.
VORFILTERBEREICH
Effektives Öffnungssystem auf der Linearführung gewährleistet den einfachen und direkten Zugang.
Standardmäßig auswaschbare Metallgitterzelle zum Auffangen von Fett und Metallspänen sowie eine Zelle für Emulsion und/oder für reines ÖL.
MULTI-EINLASSBEREICH
5 mögliche Einlässe, die allen erdenklichen Installationsanforderungen nachkommen. Vertikal oder dank der innovativen Drehlogik auf jeder der 4 Seiten.
ABNEHMBARE SCHIENEN
Ermöglichen verschiedene Installationen an der Werkzeugmaschine.
DRAINAGEZULAUF
Abnehmbarer Zulaufanschluss.
Der Abflussstutzen mit Gewinde ermöglicht die optimale Montage.
SCHALTFLÄCHEN FÜR WEITERE DETAILS ANKLICKEN

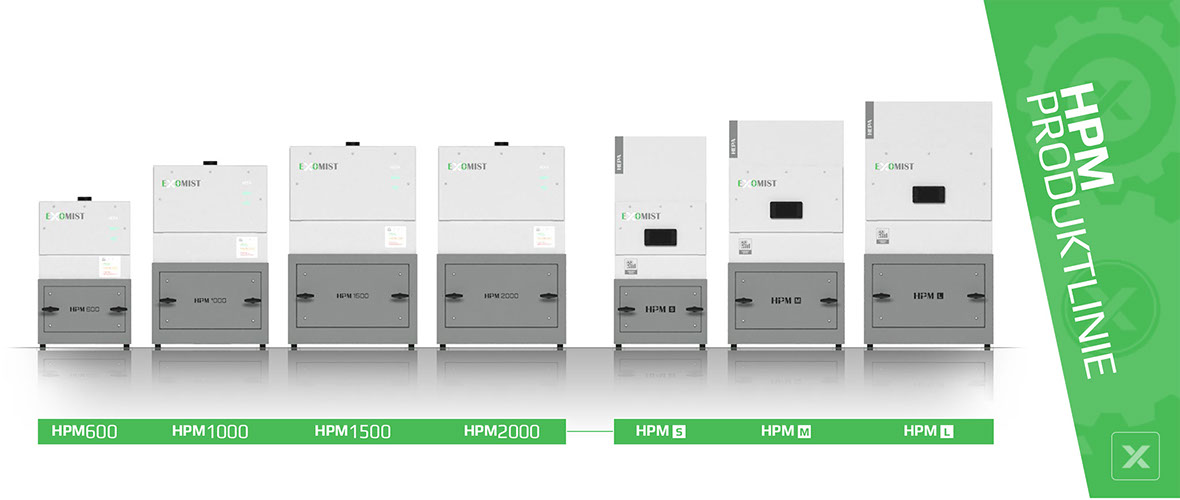

Großes Sortiment
5 Modelle von 350 bis 2000 m3/ht, um die richtige Abstimmung zwischen Werkzeugmaschinenmodell und Abscheidergröße zu gewährleisten.
Optional
Angepasster externer Schaltkasten für Schnittstelle zur SPS der Werkzeugmaschine.
● Ferngesteuertes Relais
● Thermoschalter
Anpassbare Rahmen und Gestelle
für die Installation.
..mehr Infos?
Laden Sie die digitale
HPM Exomist-Broschüre..
Exomist HPM
Warum HPM?
Die richtige Lösung für den Einsatz unter schweren Bedingungen, bei denen erhebliche Mengen an Schadstoffen beseitigt werden müssen.
Einfache und effiziente Steuerung. Hepa ist für ein einfaches und leichtes Upgrade vorbereitet.
TECHNISCHE DATEN DER EU- UND USA- VERSION
EU
USA
HPM1000
970
1086
930
72
0.55
150
HPM1500
1500
1680
1100
75
1.1 (IE2)
200
HPM2000
1870
2094
1700
77
1.5 (IE2)
200
Nennluftmenge - 50 Hz
Nennluftmenge - 60 Hz
Statischer Druck
Schallpegel
Motorleistung
Einlass Durchmesser
RAL
HPM350
320
358
450
64
0.25
125
HPM600
550
616
650
65
0.37
125
m3/h
m3/h
Pa
dB
kW
mm
7035 / 7037
HPM700
630
1070
73
0.75
6”
HPM1000
990
1265
76
1.50 (IE2)
8”
HPM1200
1230
1955
78
2.00 (IE2)
8”
Nennluftmenge - 60 Hz
Statischer Druck
Schallpegel
Motorleistung
Einlass Durchmesser
HPM250
210
518
65
0.35
5”
HPM400
360
748
66
0.50
5”
cfm
Pa
dB
hp
inches
Die vertikale Anordnung optimiert den Luftstrom, um den Druckabfall zu verringern.
Die progressive Filterwirkung verlängert die Lebensdauer des Filters.
DREI SCHRITTE 60 SEKUNDEN WARTUNG
LED-Anzeigen/
Messgeräte von Haupt-
und Vorfilter auf
Sättigung prüfen
Vorfilter oder
Hauptfilter entfernen
Vorfilter oder
Hauptfilter austauschen
1
2
3
B
A
C
VORNE
OBEN
HINTEN
ABMESSUNGEN DER EU- UND USA- VERSION
EU
USA
HPM1000
889
550
550
80
HPM1500
987
620
620
105
HPM2000
987
620
620
107
HPM350
819
440
440
62
HPM600
819
440
440
66
A (mm)
B (mm)
C (mm)
Gewicht (kg)
HPM700
34.3
19.5
19.5
176
HPM1000
37.8
23.4
23.4
231
HPM1200
37.8
23.4
23.4
235
HPM250
30.8
17.6
17.6
136
HPM400
30.8
17.6
17.6
145
A (inches)
B (inches)
C (inches)
Gewicht (lbs)
3D-ANIMATION
FUNKTIONSSCHEMA
WARTUNG
VORFILTER

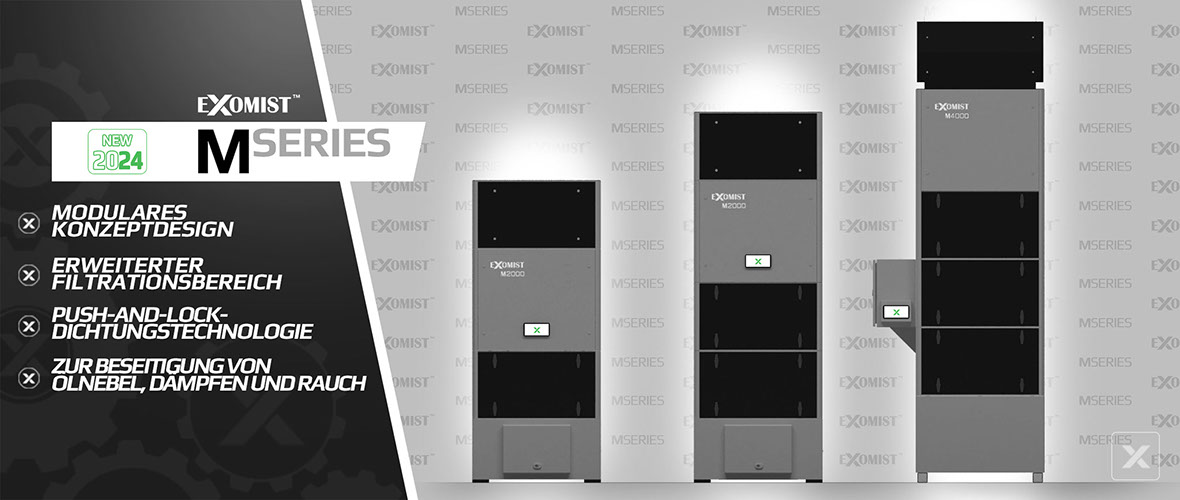

M
SERIES
MODULAR MIST COLLECTORS
M
Zur Beseitigung von: ÖLNEBEL, DÄMPFE und RAUCH
MODULARES KONZEPT
ERWEITERTER FILTRATIONSBEREICH
FILTERSÄTTIGUNGS-LED-ALARMSYSTEM
FILTERSÄTTIGUNG, LED-ALARMSYSTEM
STANDARD-HEPA-FILTER
M2000 2-3 | M4000 | M8000 | M12000
Exomist M ist eine modulare Serie von Ölnebelabscheidern für große Werkzeugmaschinen oder zentralisierte Systeme.
Ein modulares Konzept, das auf der eigenständigen M2000-Basiseinheit basiert.

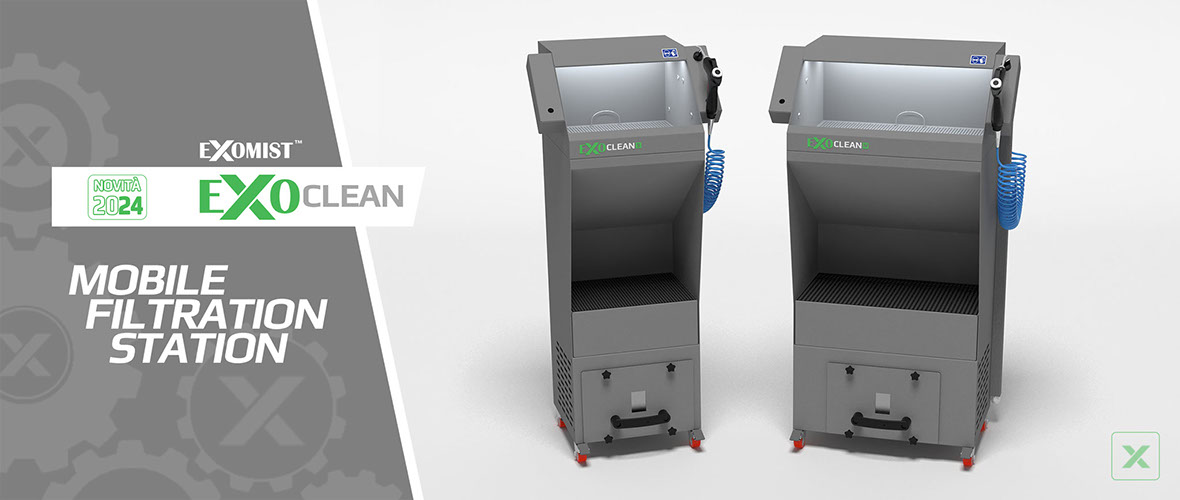

SERIES
EXO
CLEAN
eine kompakte mobile Abblas-Filterkabinee
die einen sicheren Prozess
beim Abblasen öliger Teile gewährleistet
SCHÜTZT DEN BEDIENER VOR DEM EINATMEN GESUNDHEITSGEFÄHRDENDER STOFFE
VERBESSERT DIE LUFT
IN DER BETRIEBSSTÄTTE
HÄLT DEN BETRIEB
SAUBER
PLUG AND PLAY
ExoClean ist in zwei Modellen erhältlich:
SE Version die kompakteste Ausführung, ideal für Teile bis zu 200 mm und ME Mittlere Version ideal für Teile bis zu 300 mm.
